Advanced Linear Systems

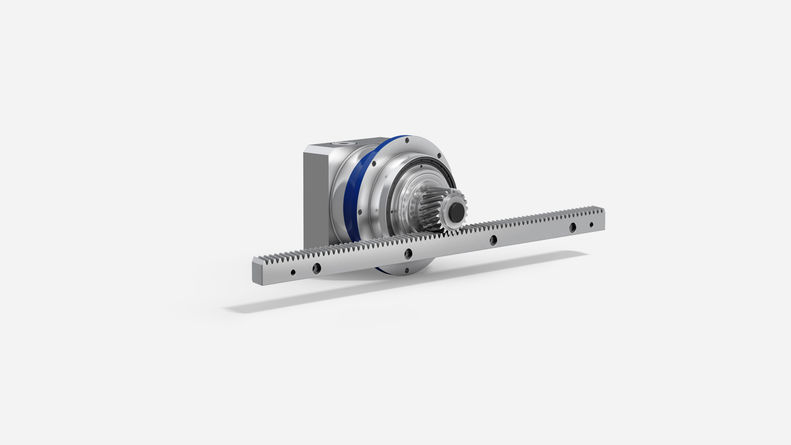

  • Advanced Linear System mit Planetengetriebe TP+

  • Advanced Linear System mit SP+ Plantengetriebe

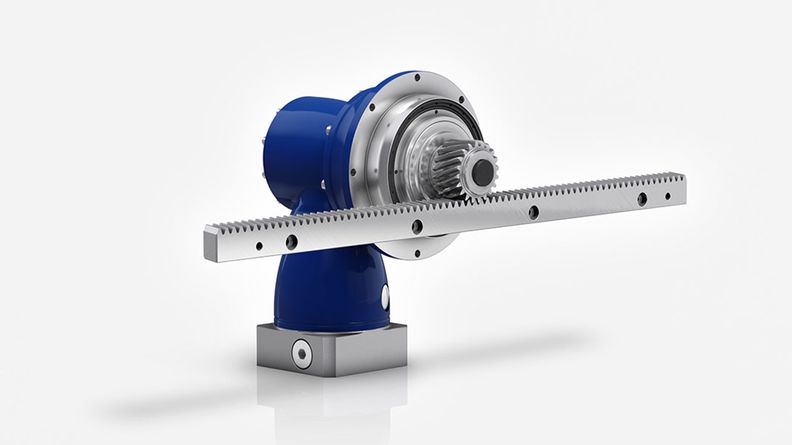

  • TPK+Hypoidgetriebe mit Ritzel und Zahnstange

  • SPKHypoidgetriebe mit Ritzel und Zahnstange

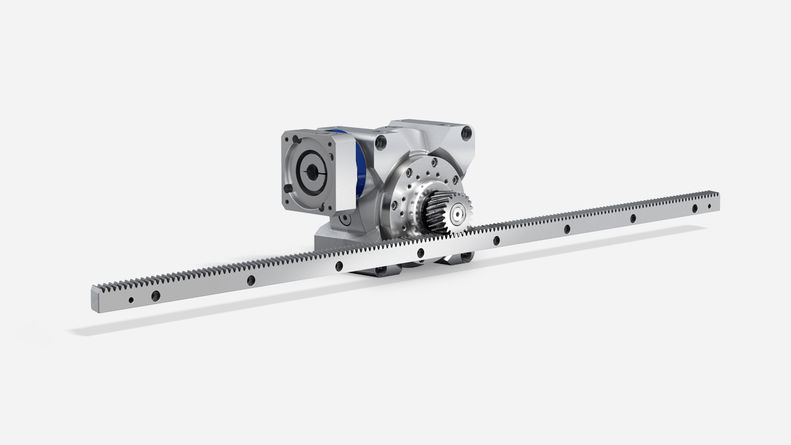

  • Advanced Linear System mit Schneckengetriebe VS+

  • INIRA® – Die Revolution in der Zahnstangen-Montage

Starke Performance im
Advanced Segment

Diese Systeme sind abgestimmt auf Anwendungen mit mittleren bis hohen Anspruchen an Laufruhe, Positioniergenauigkeit und Vorschubkraft. Durch unterschiedliche Getriebevarianten und Optionen, wie HIGH TORQUE oder HIGH SPEED, kann das passende System fur die Anwendung ausgewählt werden. Möglicher Einsatz in der Holz-Kunst-Verbundstoff-Bearbeitung, in Bearbeitungs-
zentren oder in der Automatisierung.

Erfahren Sie mehr

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Einsatzbereiche
Advanced Linear System — SP+max. Vorschubkraft [N]max. Geschwindigkeit [m/min]
ALS 22.240250
ALS 33.250300
ALS 66.050281
ALS 88.000333
ALS 1212.500400





Advanced Linear System — TP+ MFmax. Vorschubkraft [N]max. Geschwindigkeit [m/min]
ALS 11.370325
ALS 22.500412
ALS 33.600367
ALS 1211.800438
Advanced Linear System — TP+ MAmax. Vorschubkraft [N]max. Geschwindigkeit [m/min]
ALS 2019.700570
ALS 44.20045
ALS 1110.90057
ALS 214.20068

Vorschubkraft und Vorschubgeschwinigkeit von Übersetzung abhängig.



Typische Einsatzgebiete der Advanced Line in der Holz-, Kunst- und Verbundstoffbearbeitung, in Bearbeitungszentren oder in der Automatisierung.
