Built to protect

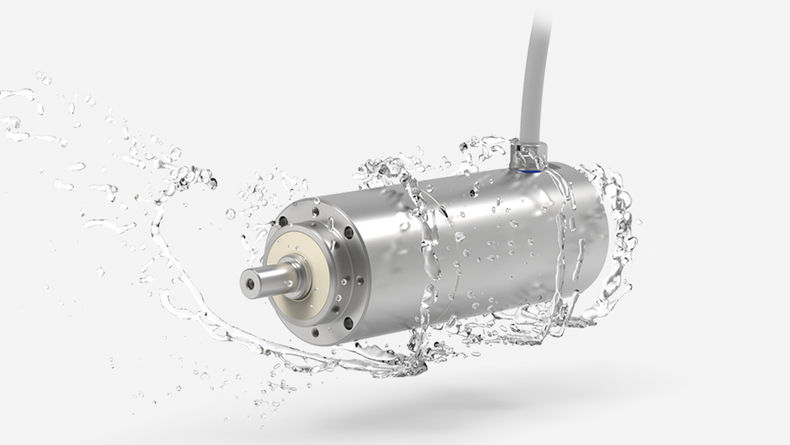

Der kompakte Servoaktuator axenia value wurde speziell für außergewöhnliche Einsatzgebiete nach den Vorgaben der EHEDG entwickelt und produziert. Er erhöht die Prozess- und Maschinensicherheit sowie die Verfügbarkeit entscheidend. Er ist aus hochbeständigem Edelstahl gefertigt und deshalb gegen eine Vielzahl aggressiver Reinigungs- und Desinfektionsmittel dauerhaft beständig. Die dynamische Einheit aus Planetengetriebe und Servomotor bietet verlässlich skalierte Leistungsdaten für verschiedene max. Oberflächentemperaturen.

Hygienisch sicher produzieren

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Ausführung
  • Optionen
  • Technische Daten
  • Ihr Vorteil

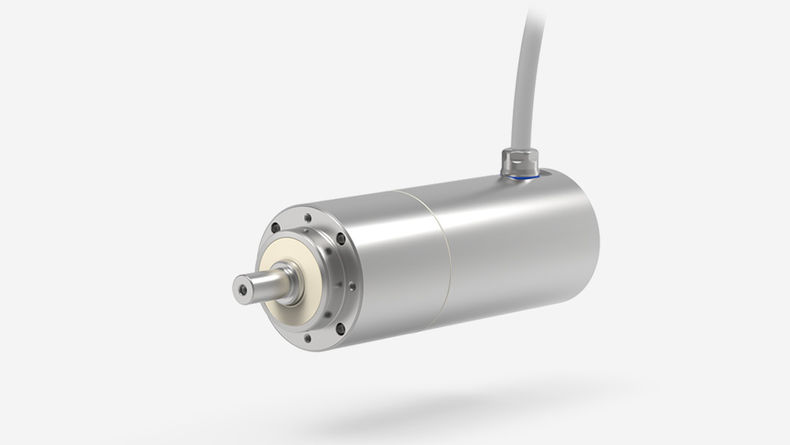

Kompakter und leistungsfähiger Servoaktuator aus Edelstahl im Hygienic Design bestehend aus Planetengetriebe und Synchronservomotor mit Resolver, Kabelverschraubung und Kabel, Standardlänge 2m.







Zur Auswahl stehen:

  • Permanentmagnet Haltebremse
  • Absolutwertgeber EnDat 2.1 oder Hiperface
  • DRIVECLiQ (auf Anfrage), EnDat 2.2, Hiperface DSL
  • Temperatursensoren PT1000 und PTC
  • Zwischenkreisspannung 320 oder 560V DC
  • Längere Motorkabel, feste Abstufungen bis 30m






Produkttyp axenia value
Übersetzung 10 - 25
Anzahl Baugrößen 3

Max. Verdrehspiel c)

jt [arcmin]

≤ 10

Max. BeschleunigungsmomentT2b [Nm]20,2 - 200
Max. Abtriebsdrehzahln2Max [rpm]600
VerdrehsteifigkeitCt21 [Nm/arcmin]24
Max. KippmomentM2KMax [Nm]407
BetriebsspannungUD [V DC]320/560

c) Bezogen auf Referenzbaugrößen

  • Direkte und hygienegerechte Reinigung
  • Hohe Prozesssicherheit
  • Kleinere Maschinen bzw. Aufstellfläche
  • Keine aufwendigen Kapselungen
  • Weniger Verschleißteile in der Maschine
  • Geringere Stillstandzeiten und sicherer Betrieb
  • Niedrige Wartungs- und Instandsetzungskosten
  • Hohe Konnektivität durch große Auswahl an Motorgeber

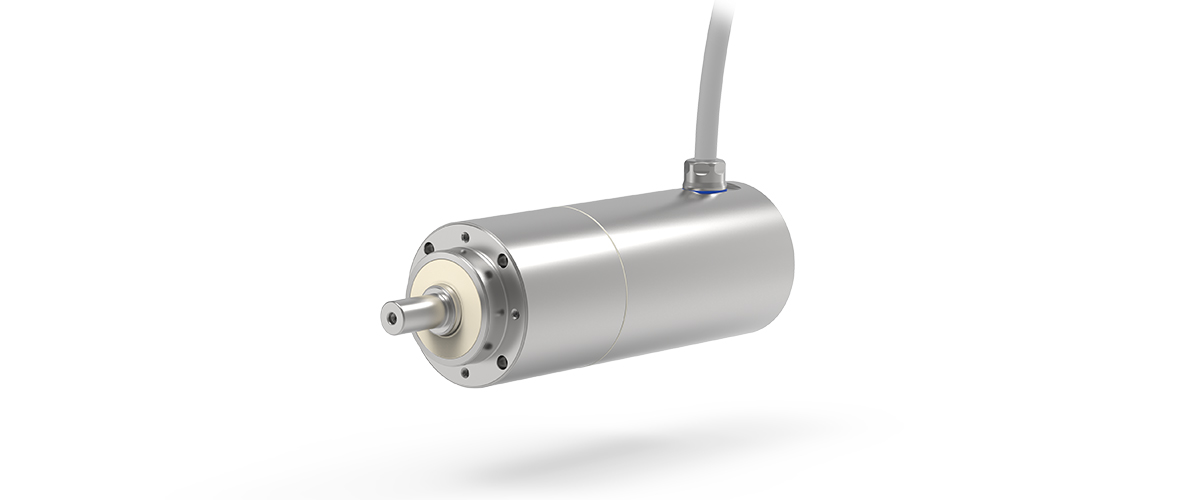

Produkthighlights

Prozess-Sicherheit

Die schrauben- und kantenfreie Konstruktion des Servoaktuators trägt entscheidend zu einem ganzheitlich hygienischen Design zur Vermeidung von Bakterien und Keimen bei.

Offene Bauweise

Durch den Wegfall der sonst üblichen Abdeckungen ergeben sich konstruktive Freiheiten und eine direkte und effektivere Reinigung.

Anlagenverfügbarkeit

Die Auswahl der verwendeten Werkstoffe ermöglicht einen sicheren Betrieb und eine höhere Beständigkeit bei regelmäßiger Reinigung.

Flexibilität und Produktivität

Die hohe Dynamik bewirkt schnell wechselnde Produktlayouts und höheren Durchsatz.

Platzbedarf

Das kompakte Design des Servoaktuators zusammen mit einer möglichen offenen Bauweise der Maschine realisiert eine geringere Aufstellfläche.

Globaler Einsatz

Die große Auswahl an Motorgebern ermöglicht den Betrieb an nahezu alle global angebotenen Servocontroller, die vorhandenen Zertifizierungen und Zulassungen die Lieferungen in alle wichtigen Märkte.

Unser Know-how – Ihre Vorteile

axenia value – Dynamische Antwort auf zunehmende hygienische Anforderungen

Leistungsdichte

Durch das kompakte und kupplungsfreie Design ist die Leistung gemessen an der Einbaulänge ca. 30% höher als bei vergleichbaren Getriebemotoren.

Verlässlichkeit

Die angegebenen Leistungsdaten sind im Labor vermessen. Bei Einsatz von Einzelkomponenten verschiedener Hersteller ist i.d.R. ein Derating von 30 bis 50% erforderlich.

Beständigkeit

Der Aktuator ist als Einheit hinsichtlich der Schutzart IP69X(30bar) im Labor geprüft. Der Werkstoff 1.4404 der Gehäuse und das Dichtungsmaterial zeichnen sich durch eine sehr hohe Beständigkeit aus.

Konnektivität

Große Auswahl an analogen und digitalen Motorgebern, zusammen mit 1-Kabel-Anschluss.

Zertifizierungen & Richtlinien (in Vorbereitung)

Durch UL-Zulassung, DFC-Bescheinigung und Entwicklung nach EHEDG-Vorgaben ist ein umfassender Marktzugang möglich.

WITTENSTEIN alpha in allen Achsen

Rotative Servoaktuatoren

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
