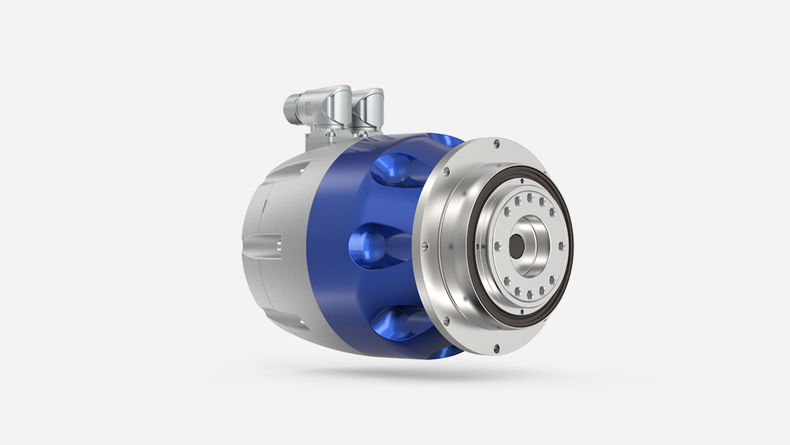

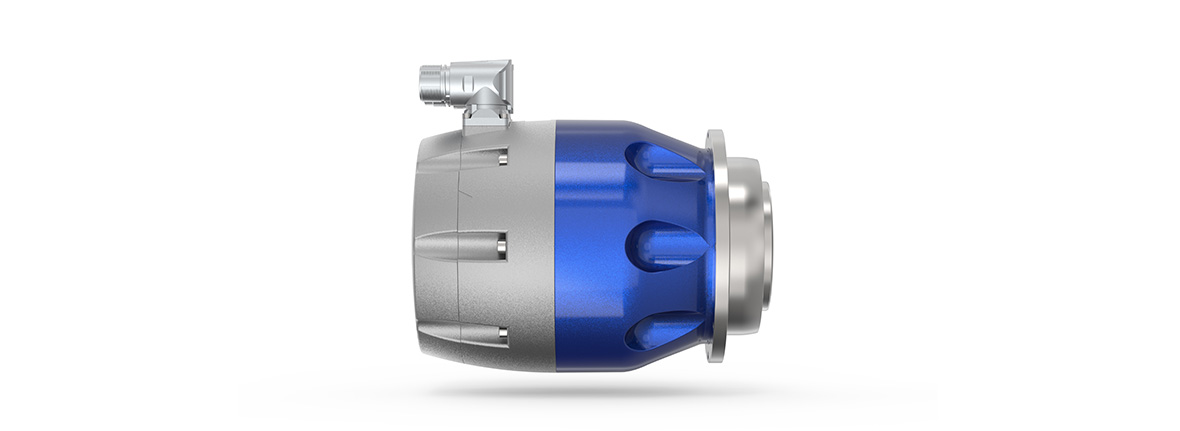

TPM+ POWER rotative Servoaktuatoren

  • TPM+ POWER: Hohes Drehmoment, geringer Bauraum. Ein- oder zweistufige Motor-Getriebe-Kombination für lineare und rotative Applikationen

Stärker. Kompakter. Ruhiger.

Sorgen Sie für mehr Power: Mehr Drehmoment, hohe Leistungsfähigkeit. Die perfekte Verbindung von Motoren und übertragungsstarken Planetengetrieben macht auch schwere Bewegungsaufgaben kinderleicht. Dank effizientem Anbau der Motorinstrumentierung sowie kupplungsfreier Integration von Motor und Getriebe um 40 % kompakter. Weniger Baulänge bedeutet mehr Flexibilität beim Einbau. Die schräg verzahnten Präzisions-Planetengetriebe für extrem vibrationsarmen und leisen Betrieb sorgen für die nötige Ruhe bei der Arbeit.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp TPM+ POWER
Übersetzung 4 - 100
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert

≤ 1

Max. DrehmomentT2a [Nm]15 - 750
Max. Abtriebsdrehzahln2Max [rpm]1500
VerdrehsteifigkeitCt21 [Nm/arcmin]190
Max. KippmomentM2KMax [Nm]1335
BetriebsspannungUD [V DC]320/560

c) Bezogen auf Referenzbaugrößen

Haltebremse
Form des Abtriebs
Flansch

Systemabtrieb

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Systemlösungen
Linearsystem (Ritzel / Zahnstange)
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung
Leistungskabel, Signalkabel, Hybridkabel

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Ihr Nutzen

Geringere Geräuschemission

Die schräg verzahnten Präzisions-Planetengetriebe für extrem vibrationsarmen und leisen Betrieb sorgen für die nötige Ruhe bei der Arbeit.

Gesteigerte Produktivität

Das Mehr an Power und Leistungsdichte sorgt für einen höheren Ausstoß Ihrer Maschine

Geringe Aufstellfläche Ihrer Maschine

Die geringe Einbaulänge der Servoaktuatoren verhilft zu einem kompakteren Design Ihrer Maschine und Anlage

Unser Know-how – Ihre Vorteile

Die TPM+ Familie überzeugt mit Dynamik, Drehmoment und Verdrehsteifigkeit!

Höhere Produktivität und Anlagenverfügbarkeit

  • Bajonettverschluss-Stecker für schnelle Installation
  • Außen liegende Flächen mit glattem Design für geringere Verschmutzungsanfälligkeit

Vereinfachtes Maschinendesign und kleinere Aufstellfläche

Hohe Leistungsdichte und kurze Baulänge für kompaktes Maschinendesign

Zuverlässigkeit und Lebensdauer

Robuste Lager mit hoher Lebensdauer

Höhere Produktivität und Anlagenverfügbarkeit

  • Bajonettverschluss-Stecker für schnelle Installation
  • Außen liegende Flächen mit glattem Design für geringere Verschmutzungsanfälligkeit

Vereinfachtes Maschinendesign und kleinere Aufstellfläche

Hohe Leistungsdichte und kurze Baulänge für kompaktes Maschinendesign

Zuverlässigkeit und Lebensdauer

Robuste Lager mit hoher Lebensdauer

WITTENSTEIN alpha in allen Achsen

Rotative Servoaktuatoren

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
