cyber® ternary system – Lineare und rotative Aktuatoren

Unsere linearen und rotativen Aktuatoren mit integrierter Leistungselektronik sind äußerst kompakt und ermöglichen eine einfache Einbindung in bestehende Maschinen. Typische Anwendungen sind Verpackungsmaschinen, Holzbearbeitungsmaschinen, Abfüll- und Dosiermaschinen, Pick & Place Anwendungen.

Die cyber® ternary Aktuatoren bieten zahlreiche Vorteile:

  • volle Flexibilität
  • präzise Wiederholgenauigkeit
  • einfache Integration in Maschinenarchitekturen
  • verkürzte Inbetriebnahmezeit
  • reduzierter Verkabelungsaufwand
  • kleinerer Schaltschrank



Wir sind mit dem cyber® ternary system ein weltweiter Partner im Encompass-Programm von Rockwell Automation.

Dieses Produkt ist abgekündigt. Bei der Umstellung auf das Nachfolgeprodukt unterstützen wir Sie gerne. Abkündigungsdatum: 2021-04-01 Nachfolgeprodukt: cyber® dynamic system.

Downloads

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Ausführungen
  • Ihr Vorteil
  • Technische Daten
  • Optionen

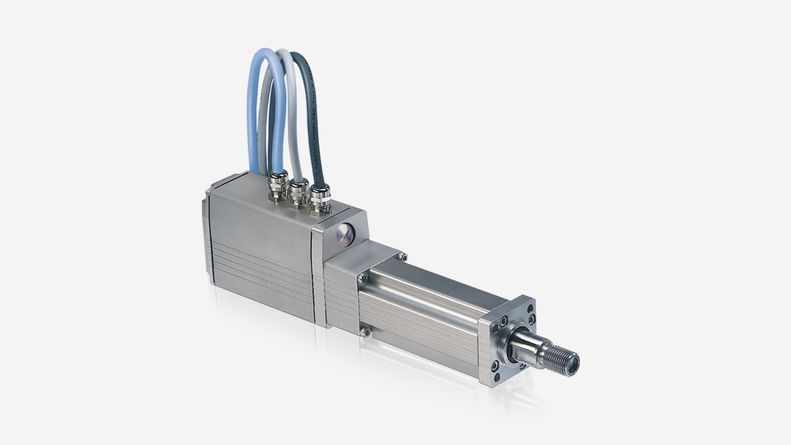

TLS: Linear Aktuator mit integrierter Leistungselektronik

TRB: Rotativer Aktuator mit integrierter Leistungselektronik ohne Getriebe

TRS: Rotativer Aktuator mit integrierter Leistungselektronik mit Getriebe





  • Verringter Kabelaufwand
  • Weniger Platzbedarf im Schaltschrank
  • keine zusätzliche Kühlung
  • Einfache Integration in die Maschinenarchitektur
  • Wartungsfrei
  • Plug& Play System
  • Ein System
  • Schnelle Inbetriebnahme durch einfache Programmierung
  • Hohe Schutzklasse ermöglicht Einsatz bei extremen
  • Umgebungsbedingungen





  • Max. Vorschubkraft bis 1000 N und max. Drehmoment bis 35 Nm
  • Hublänge mit Kugelgewindetrieb bis 300 mm
  • Max. Geschwindigkeit bis 1 m/s
  • Flansch-Grösse 46 und 67 mm
  • Schutzart IP 65 / IP64 (rotativ)
  • Getriebeübersetzungen i =5,10,25







Spindelsteigung/Umdrehung (mm)
3,6,12

Spindellänge (mm)
25,50,75,100,150,225,300


Geber
incr. Geber
Absolutwertgeber MT



Kommunikationsschnittstellen
CANopen
DeviceNet
PROFIBUS
EtherNet/IP
RS 485


Haltebremse
