HDP+ Planetengetriebe im Hygienic Design

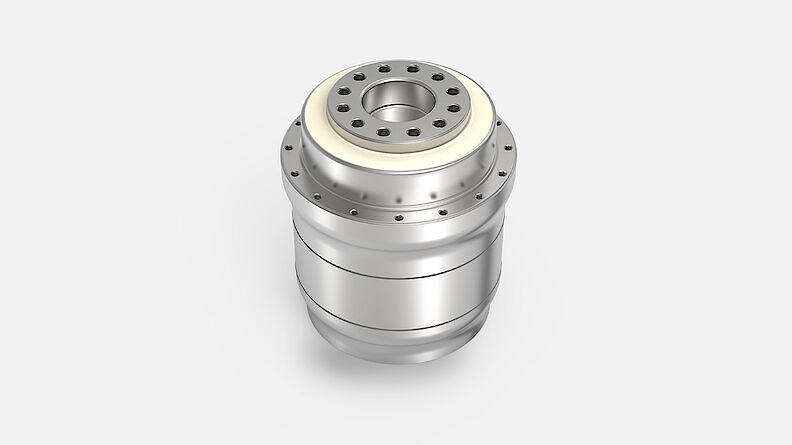

  • HDP+ Planetengetriebe mit Abtriebsflansch im Hygienic Design

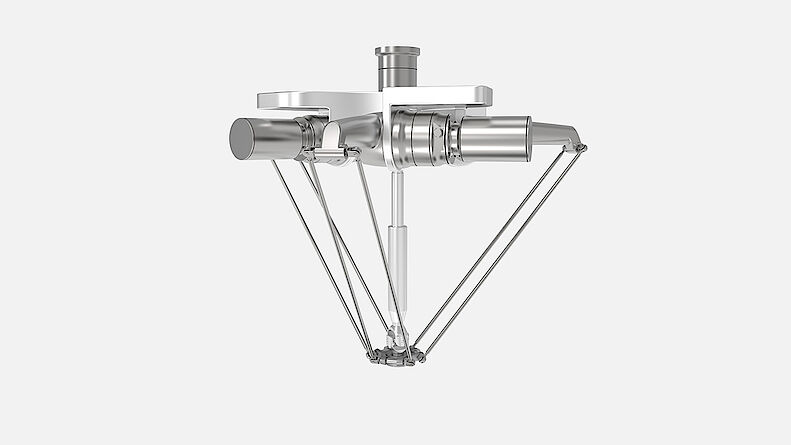

  • Delta-Roboter-Anwendung für den Einsatz im Nassbereich

Mit Sicherheit rein

Aseptisch, hochdynamisch und äußerst positioniergenau – das HDP+ Planetengetriebe erfüllt die strengen Anforderungen an hygienegerechte Produktions- und Verpackungsanlagen. Das Getriebe im Hygienic Design bietet nicht nur höchstmögliche Sicherheit gegen kontaminationsbedingte Produkt- und Prozessrisiken, sondern gewährleistet auch eine maximale Verfügbarkeit und Produktivität der Anlagen.

Erfahren Sie mehr



Das hochpräzise HDP+ ist zudem besonders geeignet für den Einsatz in Delta-Robotik-Applikationen.

Erfahren Sie mehr


Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp HDP+
Version MA
Übersetzung 22 - 55
Anzahl Baugrößen 2

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 1
Reduziert

Max. DrehmomentT2a [Nm]252 - 466
Max. Antriebsdrehzahln1Max [rpm]

7500

VerdrehsteifigkeitCt21 [Nm/arcmin]100
Max. KippmomentM2KMax [Nm]550

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Flansch
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Massenträgheitsoptimiert a)

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

Produkthighlights

Hygiene Design

Neue konstruktive Freiheiten durch direkte Prozesseinbindung.

Reinigbarkeit

Schnelle, effiziente und sichere Reinigung. Resistent gegen chemische Reinigungs- und Desinfektionsmedien.

Dichtigkeit

Maximal erreichbare Dichtigkeit (IP69X, max. 30 bar)

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

Positioniergenauigkeit

Geringes Verdrehspiel und hohe Verdrehsteifigkeit ermöglichen höchste Positioniergenauigkeit am Toolcenter Point.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

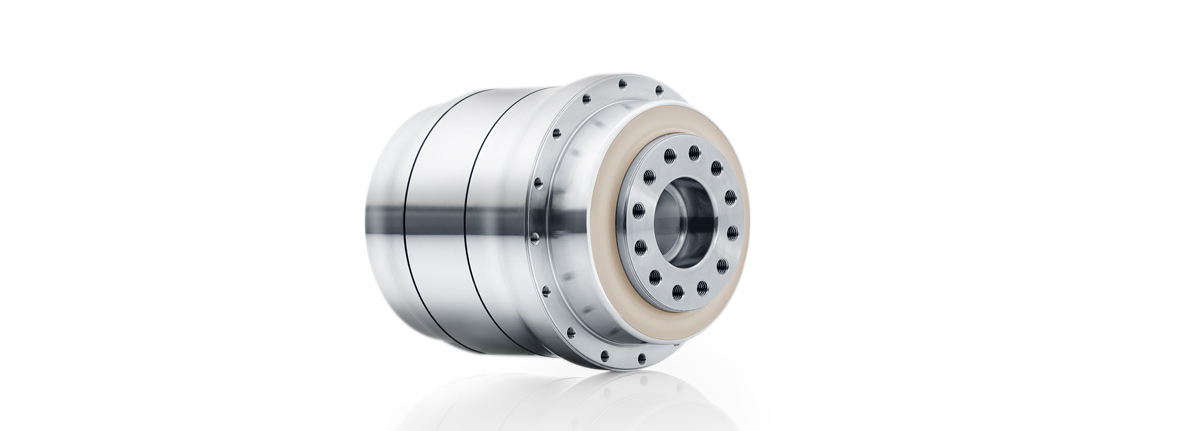

Nach EHEDG Richtlinien gestaltet, FDA-zertifizierte Materialien

Glattgewalzte Oberfläche aus Hygienestahl 1.4404

3-faches Dichtungskonzept für maximale Sicherheit

Totraumfreie Gehäusekonstruktion

Reinigungsmittelresistente Dichtungen mit Schutzart IP69X (max. 30 bar)

Nach EHEDG Richtlinien gestaltet, FDA-zertifizierte Materialien

Glattgewalzte Oberfläche aus Hygienestahl 1.4404

3-faches Dichtungskonzept für maximale Sicherheit

Totraumfreie Gehäusekonstruktion

Reinigungsmittelresistente Dichtungen mit Schutzart IP69X (max. 30 bar)

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
