HDV Planetengetriebe im Hygienic Design

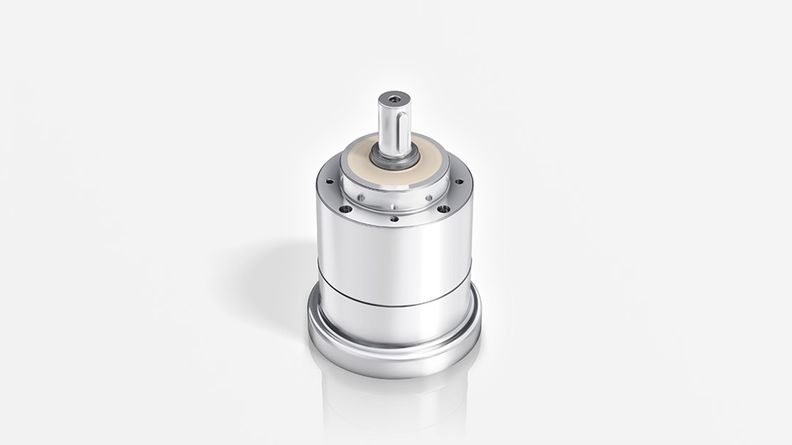

  • HDV Planetengetriebe mit Abtriebswelle im Hygiene Design

Mit Sicherheit rein

Die spielarmen Planetengetriebe mit Abtriebswelle im Hygienic Design. Hauptmerkmal der gemäß EHEDG-Richtlinien entwickelten Getriebebaureihe ist die sichere und effiziente Reinigung des Getriebes. Das neue Konzept ermöglicht dem Konstrukteur völlig neue Freiheiten in der Konstruktion und beim Aufbau von Anlagen mit höchstem Anspruch an eine hygienische und sterile Produktion.

Erfahren Sie mehr

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp HDV
Version MF / MT *)
Übersetzung 4 - 100
Anzahl Baugrößen 3

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 10

Max. DrehmomentT2a [Nm]46 - 320
Max. Antriebsdrehzahln1Max [rpm]6000

*) Version MT mit verstärkter Abtriebslagerung (HIGH FORCES). Bitte Rücksprache mit WITTENSTEIN alpha.

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Systemlösungen

Servoaktuator

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

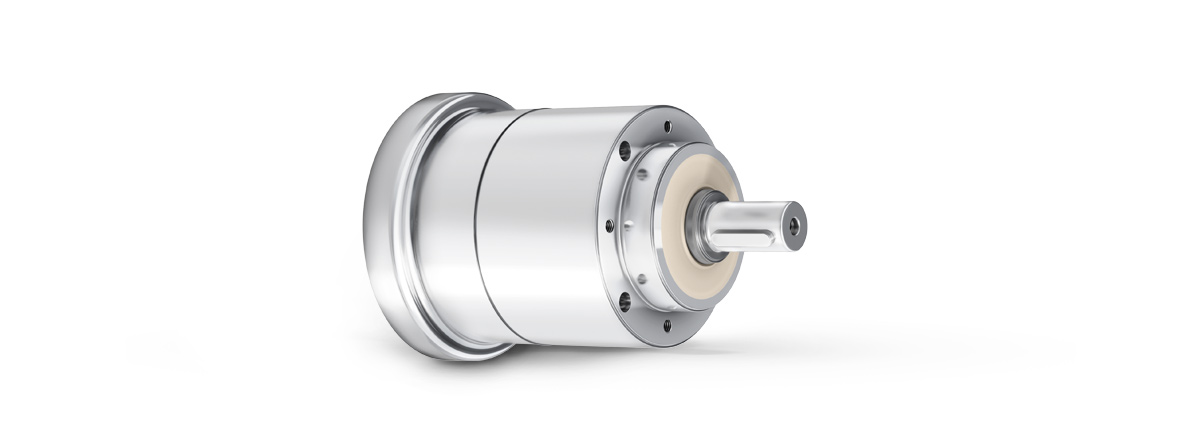

Produkthighlights

Hygiene Design

Neue konstruktive Freiheiten durch direkte Prozesseinbindung.

Reinigbarkeit

Schnelle, effiziente und sichere Reinigung. Resistent gegen chemische Reinigungs- und Desinfektionsmedien.

Dichtigkeit

Maximal erreichbare Dichtigkeit (IP69X, max. 30 bar)

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Zertifizierung

  • FDA-zertifizierte Materialien

Oberflächenbeschaffenheit

  • Glattgewalzte Oberfläche aus Hygienestahl 1.4404
  • Optional auch elektropolierte Oberfläche möglich


Totraumfreie Gehäusekonstruktion

  • Keine Hinterschnitte
  • Große Radien
  • Keine horizontalen Flächen


Maximale Sicherheit

  • 3-faches Dichtungskonzept
  • Reinigungsmittelresistente Dichtungen
  • IP69X (max. 30 bar)


Zertifizierung

  • FDA-zertifizierte Materialien

Oberflächenbeschaffenheit

  • Glattgewalzte Oberfläche aus Hygienestahl 1.4404
  • Optional auch elektropolierte Oberfläche möglich


Totraumfreie Gehäusekonstruktion

  • Keine Hinterschnitte
  • Große Radien
  • Keine horizontalen Flächen


Maximale Sicherheit

  • 3-faches Dichtungskonzept
  • Reinigungsmittelresistente Dichtungen
  • IP69X (max. 30 bar)


WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
