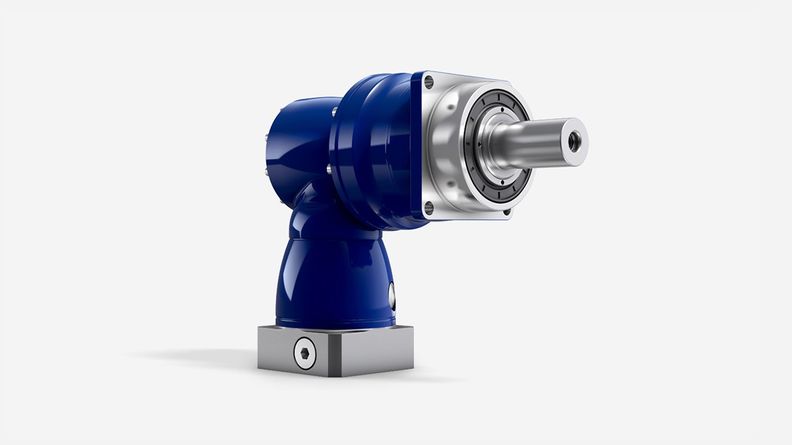

  • SPK+ Hypoidgetriebe

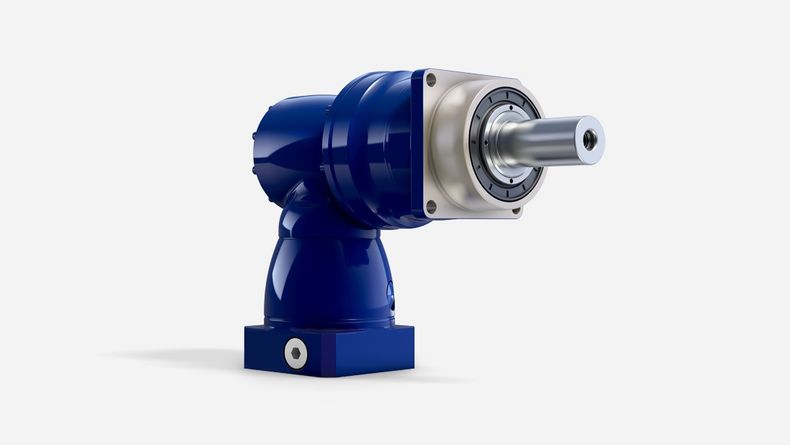

  • SPK+ Hypoidgetriebe in korrosionsbeständigem Design

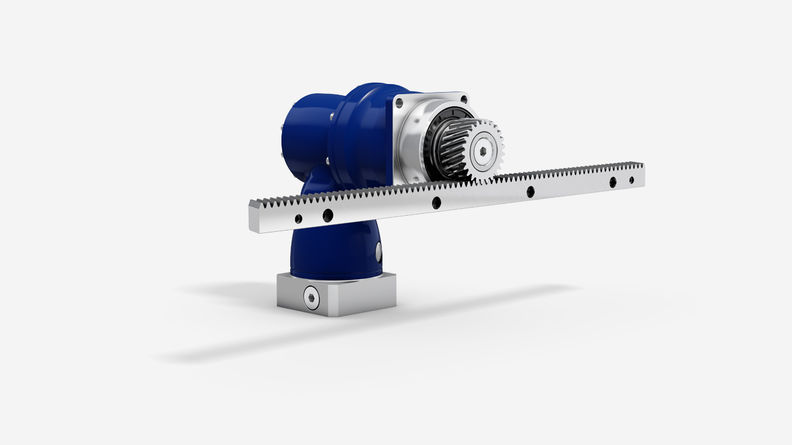

  • SPKHypoidgetriebe mit Ritzel und Zahnstange

  • Motoranbau alpha Advanced / Premium Line Winkelgetriebe

Die platzsparende Winkel­präzision mit Abtriebs­welle

Die spielarmen Hypoidgetriebe mit SP+ kompatibler Abtriebswelle. Durch den axial kurzen Aufbau kommt die Getriebebaureihe SPK+ in kompakten Maschinen zum Einsatz. Sie überzeugt durch eine hohe Leistungsdichte bei höchster Präzision, Drehmoment und Effizienz.






Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp SPK+
Version MF
Übersetzung 12 - 1000
Anzahl Baugrößen 6

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 4

Reduziert
≤ 2

Max. DrehmomentT2a [Nm]80 - 5700
Max. Antriebsdrehzahln1Max [rpm]7500
VerdrehsteifigkeitCt21 [Nm/arcmin]510
Max. KippmomentM2KMax [Nm]5000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Welle glatt

Welle mit Passfeder d)

Zahnwelle (DIN 5480)
Aufsteckwelle
Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung
Schrumpfscheibe

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Kompaktheit

Das axial kurzbauende, rechtwinklige Design ermöglicht noch kompaktere Maschinenkonzepte.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

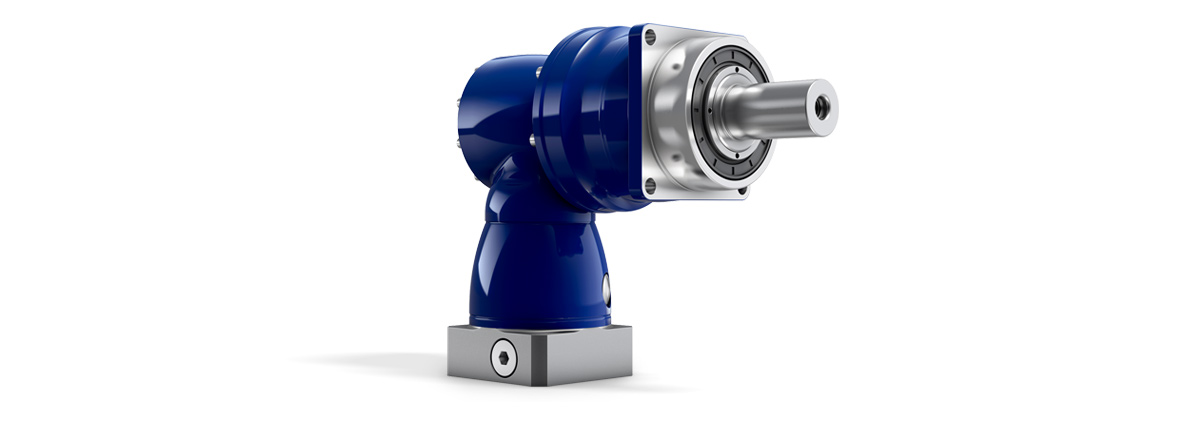

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Kompatibler Abtrieb zur SP+ Baureihe

Variable Abtriebsanbindung auch rückwärtig

Hochwertige Hypoidverzahnung für ein Plus an Drehmoment und Laufruhe

Metallbalgkupplung am Antrieb: Längenkompensation zum Schutz der Motorlagerung
