VH+ Schneckengetriebe

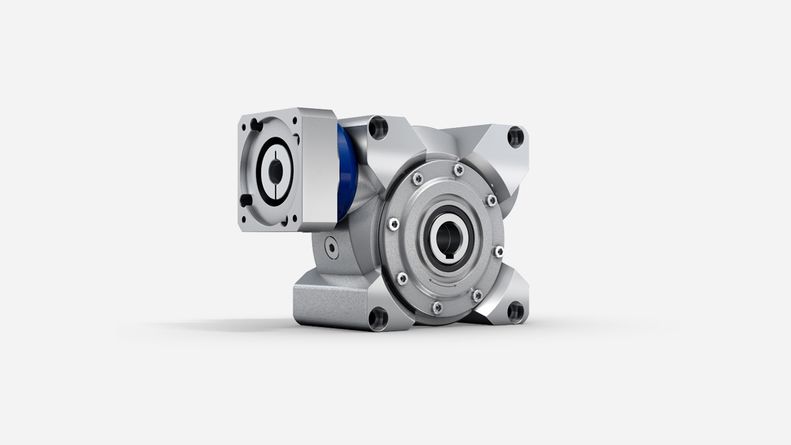

  • VH+ Schneckengetriebe mit Hohlwelle beidseitig genutet

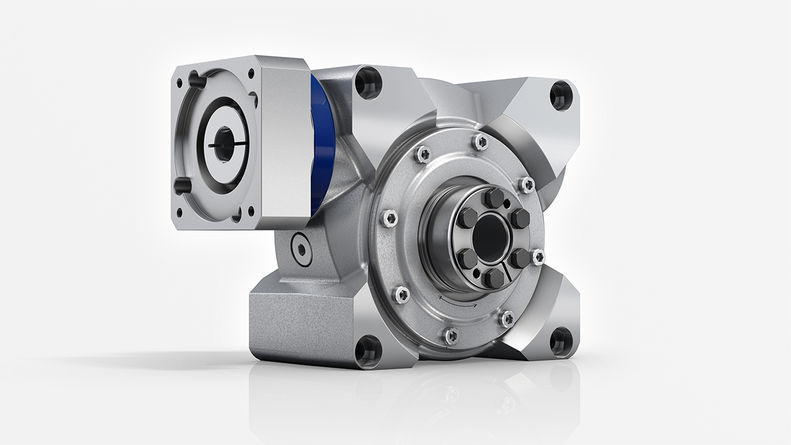

  • VH+ Schneckengetriebe mit Schrumpfscheibe

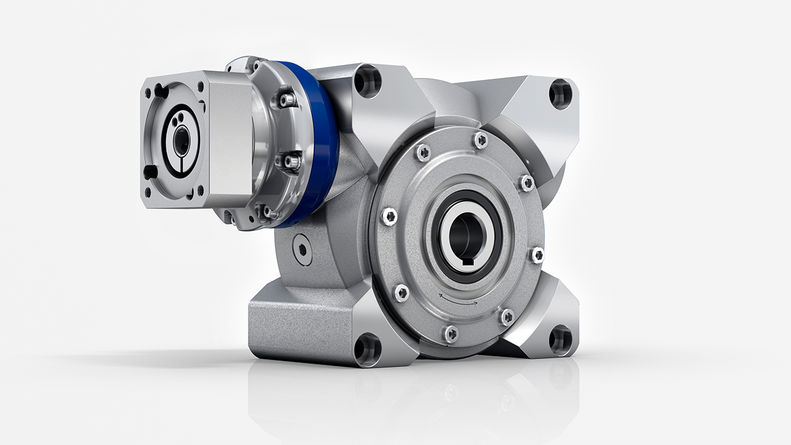

  • VH+ Schneckengetriebe mit integrierte Planetenvorstufe für höhere Übersetzungen

Stark im Drehmoment und ruhig im Lauf

Das VH+ Schneckengetriebe mit Hohlwelle und einem minimal verfügbarem Verdrehspiel ≤ 2 arcmin zeichnet sich durch eine perfekt dimensionierte Abtriebslagerung zur Aufnahme hoher Axial- und Radialkräfte aus. Das Getriebe ist daher sehr gut für hohe Antriebsdrehzahlen geeignet.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp

VH+

Version MF
Übersetzung 4 - 400
Anzahl Baugrößen 5

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert
≤ 2

Max. DrehmomentT2a [Nm]74 - 1505
Max. Antriebsdrehzahln1Max [rpm]6000
VerdrehsteifigkeitCt21 [Nm/arcmin]153
Max. KippmomentM2KMax [Nm]3059

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Hohlwellenschnittstelle

Hohlwelle genutet

Abtrieb beidseitig
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung
Korrosionsbeständig
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Schrumpfscheibe

Produkthighlights

Starke Performance

Im Zyklus- und Dauerbetrieb überzeugt das VH+ Schneckengetriebe durch eine starke Performance.

Kein Stick-Slip-Effekt

In Anwendungen mit dem VH+ spielt der Stick-Slip-Effekt durch die perfektionierte Hohlflankenverzahnung keine Rolle.

Hohe Flexibilität

Neben der Abtriebsform Hohlwellen sind die Schneckengetriebe in korrosionsbeständigem Design verfügbar.

Konstant geringes Verdrehspiel

Über die gesamte Lebensdauer hinweg wird durch ein konstant geringes Verdrehspiel eine gleichbleibend hohe Qualität mit hoher Positioniergenauigkeit erreicht.

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb

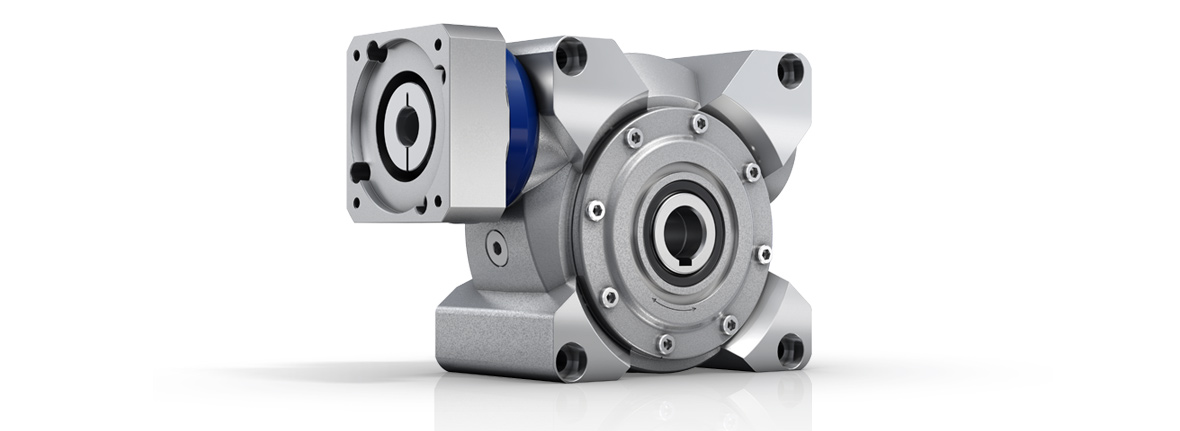

Hohlflankenverzahnung

  • Hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad und sehr hohe Leistungsdichte

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Metallbalgkupplung am Antrieb

Längenkompensation zum Schutz der Motorlagerung

Abtriebslagerung

Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften

Radialwellendichtring

  • Sehr lange Lebensdauer
  • Optimiert für den Dauerbetrieb

Hohlflankenverzahnung

  • Hohe Verdrehspielgenauigkeit über die gesamte Lebensdauer
  • Hoher Wirkungsgrad und sehr hohe Leistungsdichte

Antriebslagerung

  • Lagerpaket zur Aufnahme von Axial-und Radialkräften
  • Sehr gut geeignet für hohe Antriebsdrehzahlen

Metallbalgkupplung am Antrieb

Längenkompensation zum Schutz der Motorlagerung

Abtriebslagerung

Hohe Überlastfähigkeit zur Aufnahme von axialen und radialen Kräften
