cyber® kit line large – Gehäuselose Servomotoren

  • cyber® kit line large – Gehäuselose Servomotoren

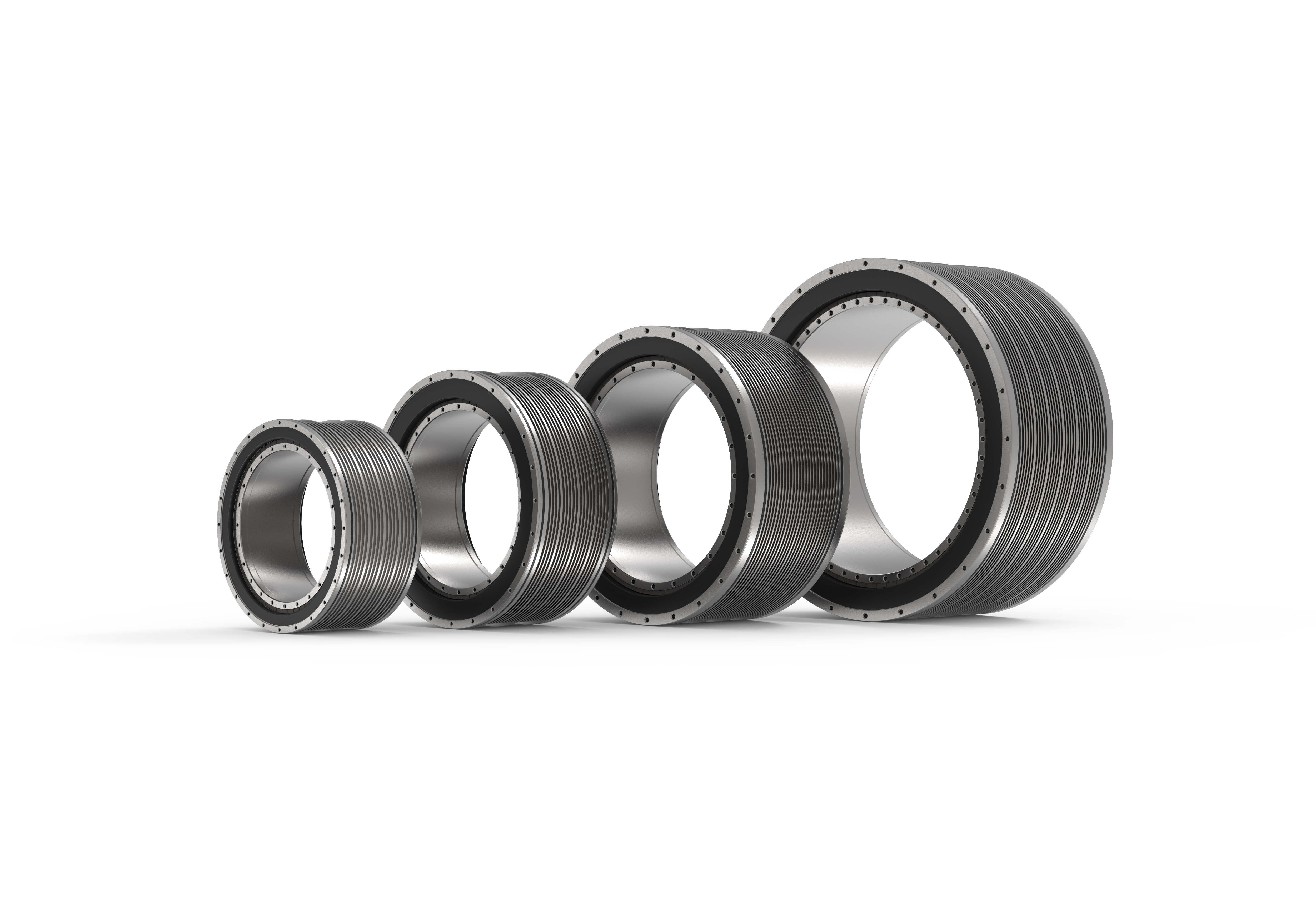

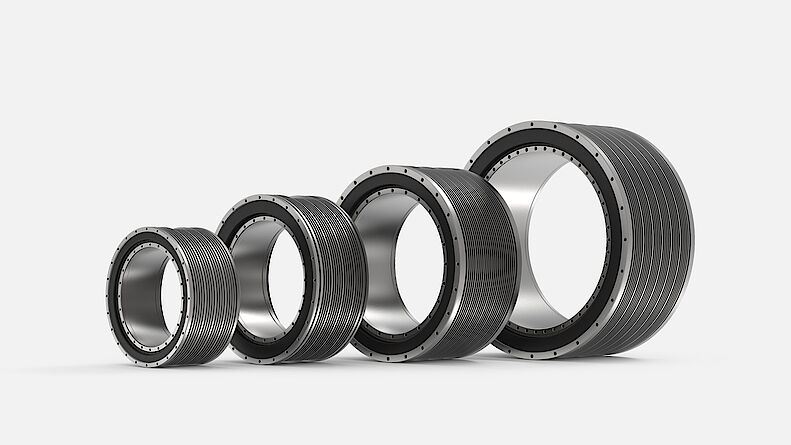

  • cyber® kit line large – Gehäuselose Servomotoren in den Baugrößen 290, 360, 420 und 530 mm

drehmomentstark – hochintegrativ – flexibel

Die gehäuselosen Servomotoren der Produktfamilie cyber® kit line bieten ein Höchstmaß an Drehmoment und Flexibilität in kompakter Baugröße. Darüber hinaus bietet die gehäuselose Ausführung mit großer Hohlwelle dem Konstrukteur die größtmögliche Integrationsfreiheit, um einzigartige Lösungen für spezifische Applikationen zu entwickeln.
Der Bausatz, bestehend aus Rotor und Stator, kann dank der Variantenvielfalt flexibel in die Maschine integriert werden.

Zudem sind die hochperformanten Direktantriebe (Torquemotoren) die ideale Lösung für z.B. Werkzeugmaschinen.

Downloads

Webinar:
Technisches Training: Wie gehäuselose Servomotoren eingesetzt werden

In diesem Webinar lernen Sie die Anwendungsmöglichkeiten unserer gehäuselosen Servomotoren aus der technischen Perspektive kennen. Sie erfahren, was bei der Auswahl, der Dimensionierung, dem Einbau und dem Betrieb dieser Motoren zu beachten ist.


Zur Aufzeichnung

Exzellente Lösung für komplexe Antriebsaufgaben

Hohes Drehmoment

  • Höchste Drehmomentdichte dank maximalem Kupferfüllfaktor

Integrierbarkeit

  • Gehäuselose Ausführung
  • Große Hohlwelle

Flexibilität

  • 600 V Design
  • Eine Vielzahl an Auswahlmöglichkeiten

Zuverlässigkeit

  • Komplett-Verguss für enorme Robustheit
  • Auslegungssicherheit

Produkthighlights

Mit einer Vielzahl von Auswahlmöglichkeiten stellt die cyber® kit line large größte Flexibilität für den Anwender dar. Die drehmomentoptimierten Motoren bieten ein Höchstmaß an Robustheit aufgrund des Vollvergusses und maximale Integrierbarkeit durch das gehäuselose Design mit großer Hohlwelle.

600 V Ausführung

Große Hohlwelle

Integrierte Temperatursensoren

Verschiedene Baulängen je Baugröße

Technische Daten

Baugröße 290

   290-050290-100290-200
ZwischenkreisspannungUDC VDC560
Maximale LeistungPmaxW119001180025900
Maximales DrehmomentMmaxNm580,001120,002310,00
Maximaler StromImaxA33,043,093,0
DauerstillstandsdrehmomentM0Nm255,00493,001002,00
DauerstillstandsstromI0A16,021,044,0
Leerlaufdrehzahln0min-1364240251
StatoraußendurchmesserA1mm310
StatorlängeBmm90140240
BlechpaketlängeB1mm60110210
RotorinnendurchmesserDmm220

Baugröße 360

   360-050360-100360-200
ZwischenkreisspannungUDC VDC560
Maximale LeistungPmaxW112001730019800
Maximales DrehmomentMmaxNm1122,002066,004059,00
Maximaler StromImaxA45,076,0110,0
DauerstillstandsdrehmomentM0Nm484,00902,001583,00
DauerstillstandsstromI0A20,033,046,0
Leerlaufdrehzahln0min-1236209147
StatoraußendurchmesserA1mm385
StatorlängeBmm110160260
BlechpaketlängeB1mm70120220
RotorinnendurchmesserDmm265

Baugröße 420

   420-070420-150
ZwischenkreisspannungUDCVDC560
Maximale LeistungPmaxW2033030800
Maximales DrehmomentMmaxNm2234,004447,00
Maximaler StromImaxA82,0138,0
DauerstillstandsdrehmomentM0Nm968,001945,00
DauerstillstandsstromI0A35,058,0
Leerlaufdrehzahln0min-1206168
StatoraußendurchmesserA1mm455
StatorlängeBmm130210
BlechpaketlängeB1mm90170
RotorinnendurchmesserDmm325

Baugröße 530

   530-100530-200
ZwischenkreisspannungUDCVDC560
Maximale LeistungPmaxW3180060000
Maximales DrehmomentMmaxNm4847,009191,00
Maximaler StromImaxA109,0209,0
DauerstillstandsdrehmomentM0Nm2094,003982,00
DauerstillstandsstromI0A50,095,0
Leerlaufdrehzahln0min-1137137
StatoraußendurchmesserA1mm565
StatorlängeBmm160260
BlechpaketlängeB1mm120220
RotorinnendurchmesserDmm420
