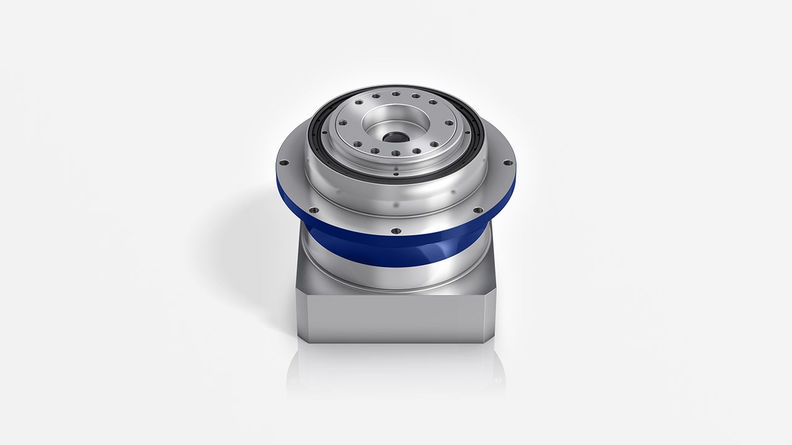

  • TP+ Planetengetriebe

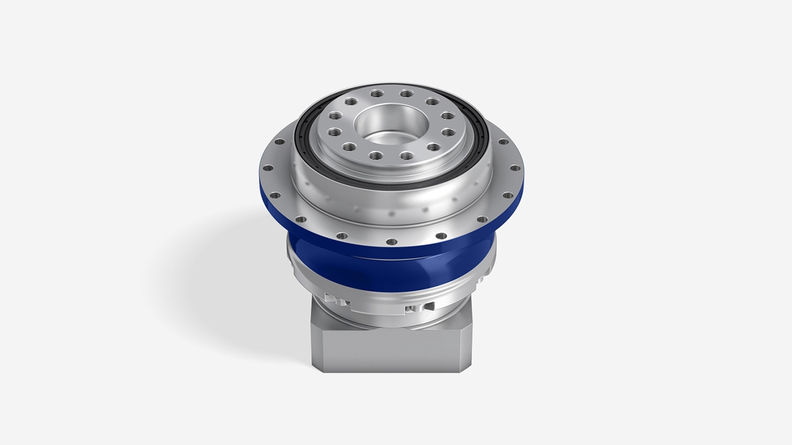

  • TP+ HIGH TORQUE Planetengetriebe

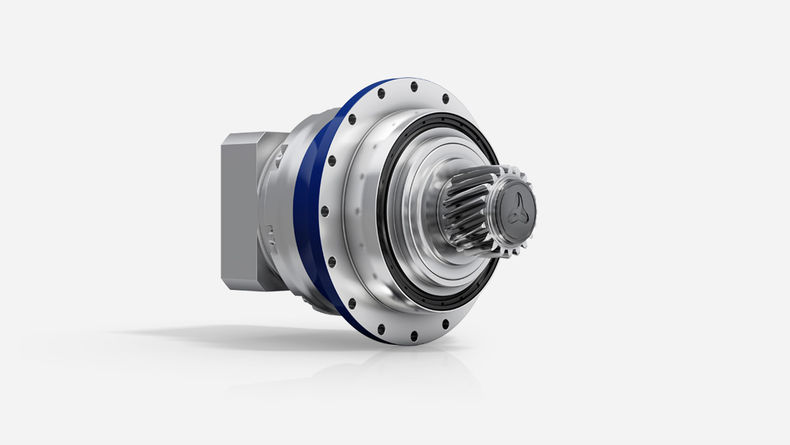

  • TP+ HIGH TORQUE Planetengetriebe mit Ritzel

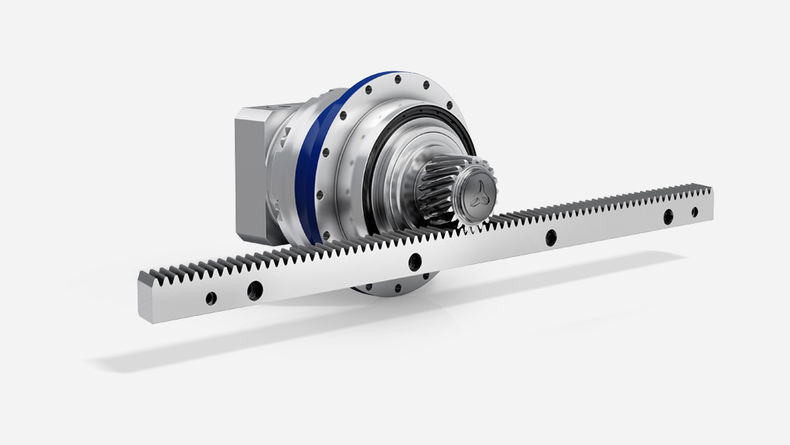

  • Advanced Linear System mit Planetengetriebe TP+ HIGH TORQUE

  • Motoranbau alpha Advanced Line / alpha Premium Line Planetengetriebe

Die kompakte Präzision

Die kompakten Leistungsträger mit Abtriebsflansch. Die Standardausführung ist optimal geeignet für hohe Positioniergenauigkeit und hochdynamischen Zyklusbetrieb. Das TP+ HIGH TORQUE kommt in hochpräzisen Applikationen zum Einsatz, bei denen eine hohe Verdrehsteifigkeit gefordert ist.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp TP+TP+ HIGH TORQUE
Version MFMA
Übersetzung 4 - 10022 - 302,5
Anzahl Baugrößen 78

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert
≤ 1

Standard

≤ 1

Reduziert

Max. DrehmomentT2a [Nm]43 - 9600315 - 22000
Max. Antriebsdrehzahln1Max [rpm]75007500
Verdrehsteifigkeit Ct21 [Nm/arcmin]14503000
Max. KippmomentM2KMax [Nm]880031600

c) Bezogen auf Referenzbaugrößen

ProdukttypTP+TP+ HIGH TORQUE
VersionMFMA
Form des Abtriebs
Flansch

Systemabtrieb

Form des Antriebs
Motoranbau
Separatversion

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Massenträgheitsoptimiert a)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)

Servoaktuator
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung
Montagering

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Positioniergenauigkeit

Geringes Verdrehspiel und hohe Verdrehsteifigkeit ermöglichen höchste Positioniergenauigkeit am Toolcenter Point.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

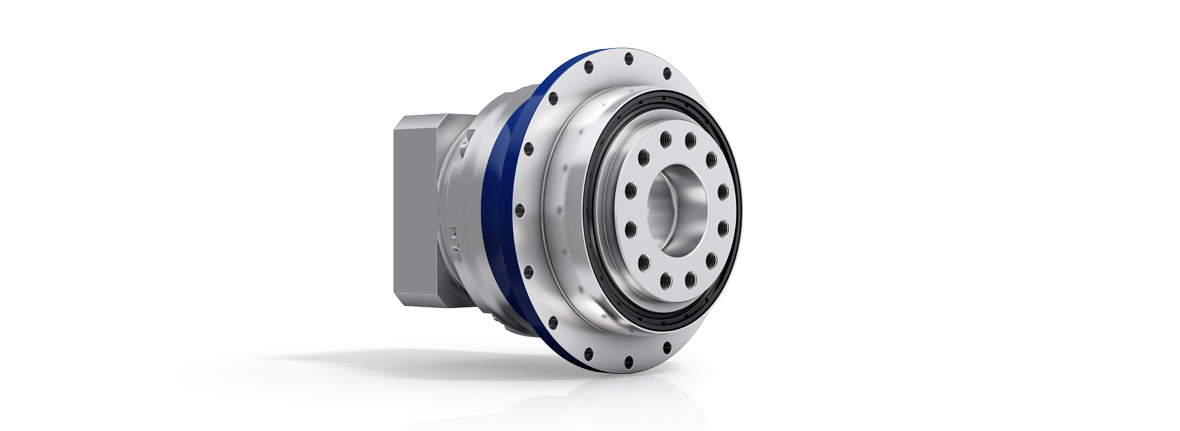

Hohe Laufruhe durch Schrägverzahnung

Anbindung verschiedener Motorwellen durch hohe Vielfalt an Klemmnabendurchmessern

Höchste Drehmomentdichte durch überlegenes Verzahnungskonzept

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Hohe Laufruhe durch Schrägverzahnung

Anbindung verschiedener Motorwellen durch hohe Vielfalt an Klemmnabendurchmessern

Höchste Drehmomentdichte durch überlegenes Verzahnungskonzept

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
