NTP Planetengetriebe

  • NTP – Flanschgetriebe mit verstärkter Abtriebslagerung

  • Motoranbau alpha Value Line Planeten- und Winkelgetriebe

Qualified for more Value

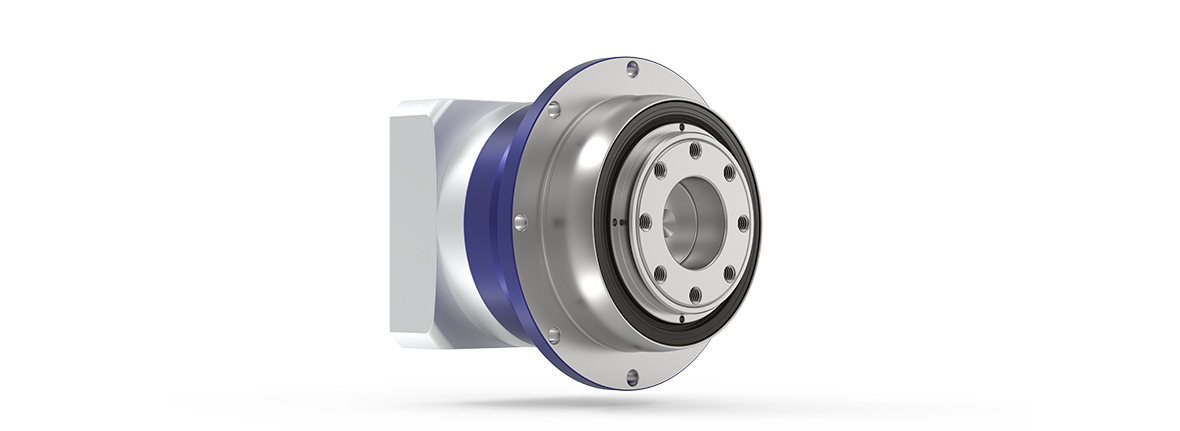

Das NTP Planetengetriebe mit Abtriebsflansch greift auf die bekannte Abtriebsgeometrie des TP+ Getriebes zurück. Die verstärkten Wälzlager am Abtrieb erlauben dabei sehr hohe externe Kräfte. Gepaart mit der neuen Verzahnung und dem Verdrehspiel von ≤5 arcmin bietet das NTP für dieses Produktsegment einmalige Leistungsparameter.

Erfahren Sie mehr

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp NTP
Version MQ
Übersetzung 4 - 100
Anzahl Baugrößen 4

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 5

Max. DrehmomentT2a [Nm]56 - 800
Max. Antriebsdrehzahln1Max [rpm]8000

c) Bezogen auf Referenzbaugrößen

Form des Abtriebs
Flansch
Form des Antriebs
Motoranbau

Ausprägung


Lebensmitteltaugliche Schmierung a) b)
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

Produkthightlights

Mehr Präzision

Die neue Verzahnungsklasse des Produktes erlaubt dessen Einsatz in Anwendungen mit gesteigerter Präzisionsanforderung.

Hohe Leistungsdichte

Die Getriebe bieten eine hohe Leistungsdichte auf geringstem Bauraum.

Hohe Wirtschaftlichkeit

Die Getriebe der alpha Value Line sind sehr wirtschaftlich in der Anschaffung, unschlagbar effizient im Betrieb und wartungsfrei über die gesamte Lebensdauer.

Zweiteiliges Klemmnabensystem aus dem High End-Bereich

  • Beschriftete Anziehmomente zur sicheren, schnellen Motormontage
  • Garantiert beste Gleichlaufeigenschaften

Form des Abtriebs

Abtriebsflansch mit stärkerer Abtriebslagerung

Neue Verzahnung

Geringers Verdrehspiel von ≤5 arcmin gepaart mit verbesserter Laufruhe

Differenzierte Leistungsdichte

Durch die kompakte Bauart mit verstärkten Abtriebslagern steigert sich die Leistungsfähigkeit des Produktes deutlich

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
