SP+ Planetengetriebe

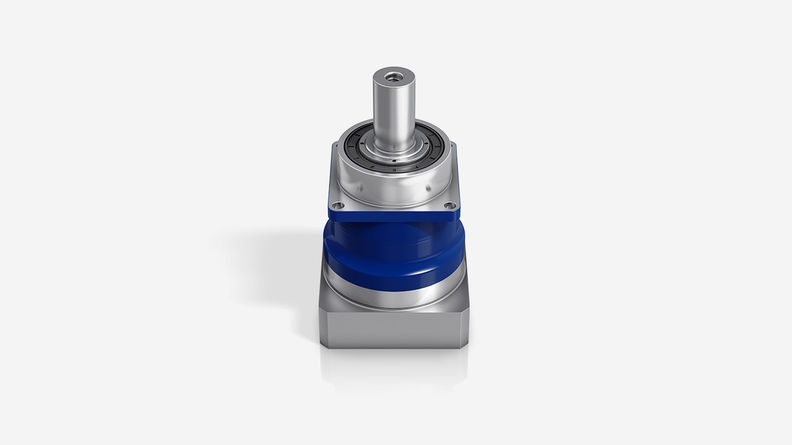

  • SP+ Planetengetriebe mit Abtriebswelle

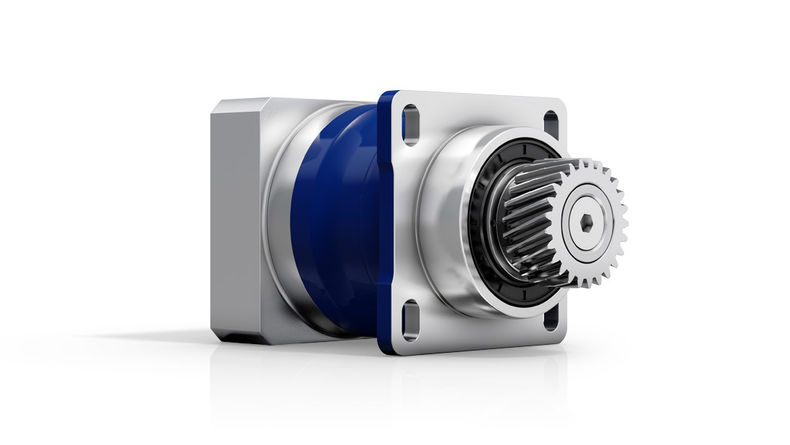

  • SP+ Planetengetriebe mit RMS Ritzel

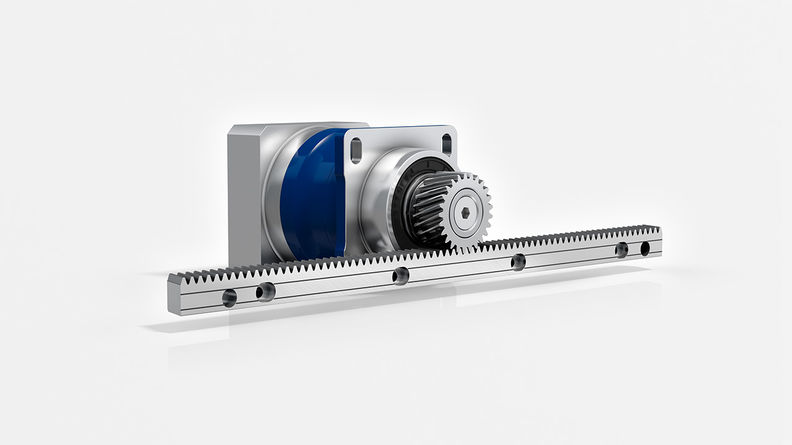

  • Advanced Linear System mit SP+ Plantengetriebe

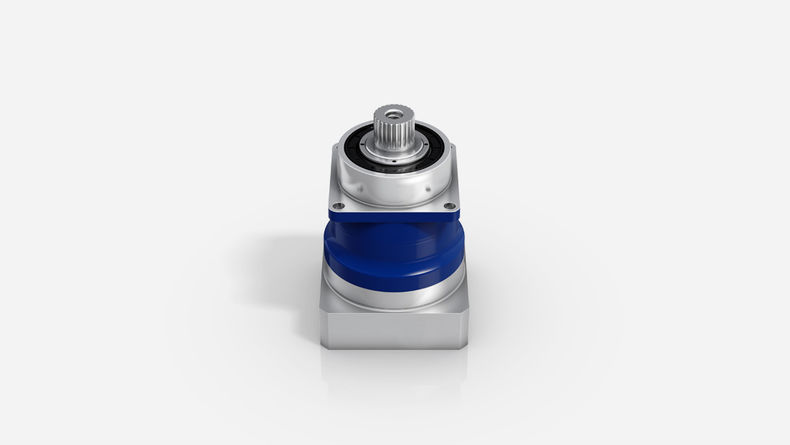

  • SP+ Planetengetriebe mit Zahnwelle

  • Motoranbau alpha Advanced Line / alpha Premium Line Planetengetriebe

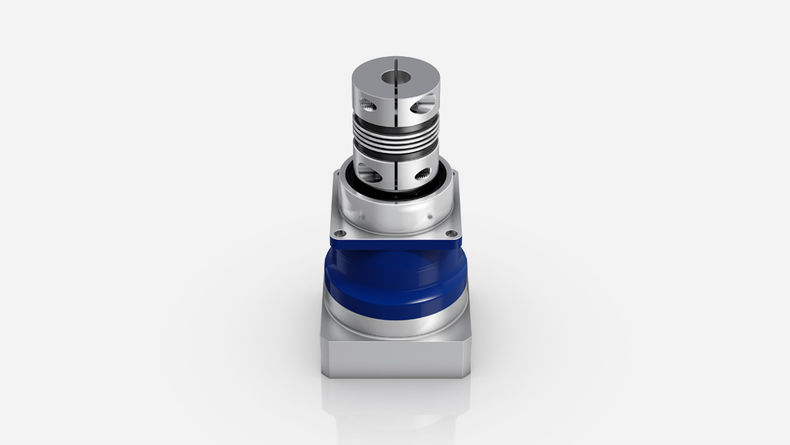

  • SP+ Planetengetriebe mit Metallbalgkupplung

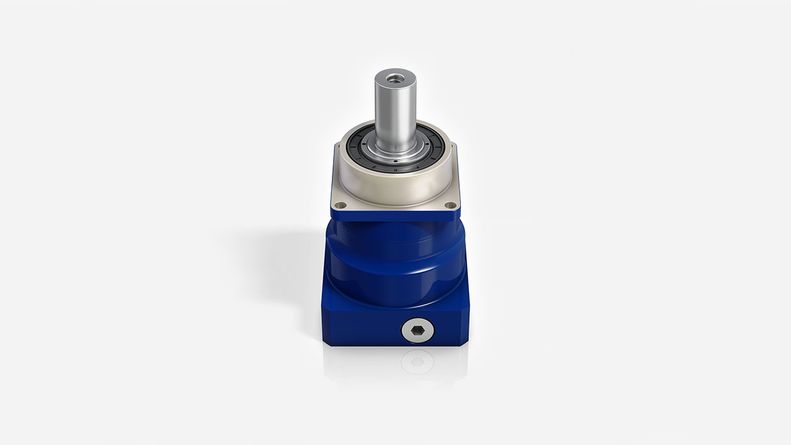

  • SP+ Planetengetriebe in korrosionsbeständigem Design

Der klassische Allrounder

In der Standardausführung eignen sich diese spielarmen Planetengetriebe mit Abtriebswelle optimal für hohe Positioniergenauigkeit und hochdynamischen Zyklusbetrieb. Das SP+ HIGH SPEED ist besonders bei Applikationen mit höchsten Geschwindigkeiten im Dauerbetrieb geeignet.





Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AG - Trutwisstrasse 1

WITTENSTEIN AG

Trutwisstrasse 1

7214 Grüsch

+41 81 300 10 30

+ 41 81 300 10 33

www.wittenstein.ch

  • Technische Daten
  • Verfügbare Optionen
Produkttyp SP+SP+ HIGH SPEEDSP+ HIGH SPEED
reibungsoptimiert
Version MFMCMC-L
Betriebsart ZyklusbetriebDauerbetriebDauerbetrieb
Übersetzung 3 - 1003 - 1003 -10
Anzahl Baugrößen 765

Max. Verdrehspiel c)

jt [arcmin]Standard

≤ 3

Reduziert
≤ 1

Standard

≤ 4

Reduziert
≤ 2

Standard

≤ 4

Reduziert
≤ 2

Max. DrehmomentT2a [Nm]48 - 570068 - 3600180 - 3600
Max. Antriebsdrehzahln1Max [rpm]850060006000
Verdrehsteifigkeit Ct21 [Nm/arcmin]550550550
Max. KippmomentM2KMax [Nm]50005000310

c) Bezogen auf Referenzbaugrößen

ProdukttypSP+SP+ HIGH SPEEDSP+ HIGH SPEED reibungsoptimiert
VersionMFMCMC-L
Form des Abtriebs
Welle glatt
Welle mit Passfeder d)

Zahnwelle (DIN 5480)

Aufsteckwelle
Form des Antriebs
Motoranbau
Separatversion

Ausprägung


Flansch mit Langlöchern
ATEX (2014/34/EU) a)
Lebensmitteltaugliche Schmierung a) b)
Korrosionsbeständig a) b)
Massenträgheitsoptimiert a)
Systemlösungen

Linearsystem (Ritzel / Zahnstange)


Servoaktuator
Zubehör (weitere Informationen finden Sie auf den entsprechenden Produktseiten)
Kupplung
Schrumpfscheibe

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha

d) Leistungsreduzierung: Für eine detailliertere Auslegung nutzen Sie bitte unsere Auslegungssoftware cymex®

Produkthighlights

Gleichbleibend hohe Leistung

Konstantes Verdrehspiel über die gesamte Getriebelaufzeit für eine gleichbleibend hohe Leistung.

Wartungsarmut

Höchste Qualitätsansprüche für eine lange Lebensdauer und Verlängerung von Wartungsintervallen.

Geschwindigkeit

Höchste Geschwindigkeit steigert den Maschinenoutput.

Positioniergenauigkeit

Geringes Verdrehspiel und hohe Verdrehsteifigkeit ermöglichen höchste Positioniergenauigkeit am Toolcenter Point.

Zuverlässigkeit

Hohe Zuverlässigkeit der Getriebe vermeidet kostenintensive Maschinenstillstände.

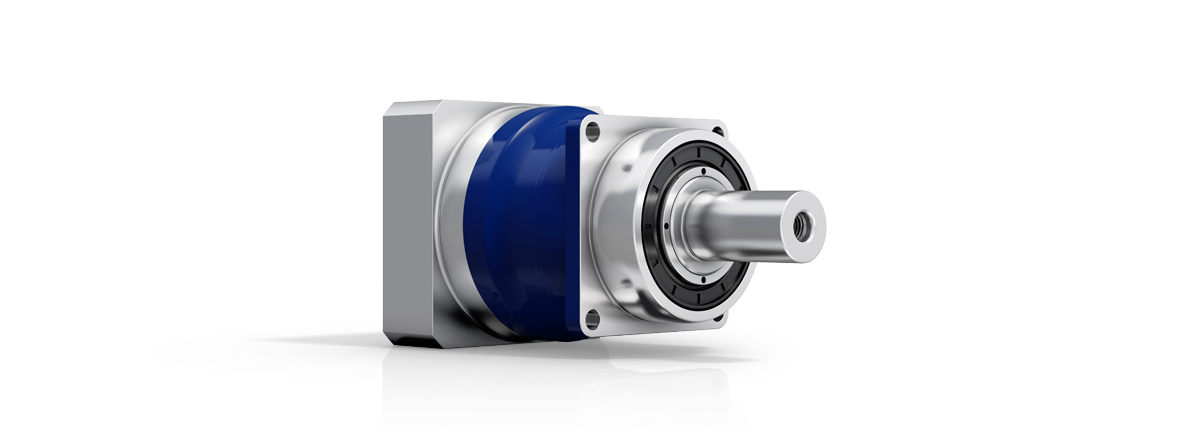

Anbindung verschiedener Motorwellen durch hohe Vielfalt an Klemmnabendurchmessern

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Vielfältige Abtriebsformen

Hohe Laufruhe durch Schrägverzahnung

Anbindung verschiedener Motorwellen durch hohe Vielfalt an Klemmnabendurchmessern

Kegelrollenlager für die Aufnahme axialer und radialer Kräfte

Vielfältige Abtriebsformen

Hohe Laufruhe durch Schrägverzahnung

WITTENSTEIN alpha in allen Achsen

Spielarme Planetengetriebe

WITTENSTEIN alpha bietet für jede Achse komplette Antriebslösungen aus einer Hand. Die Anwendungsbereiche sind nahezu grenzenlos. Unsere Lösungen können in hochpräzisen Achsen in Fertigungssystemen bis zu Verpackungsmaschinen, bei denen maximale Produktivität gefordert ist, zum Einsatz gebracht werden. WITTENSTEIN alpha steht dabei stets als Synonym für höchste Qualität und Zuverlässigkeit, hohe Präzision und Gleichlaufgüte, höchste Leistungsdichte, lange Lebensdauer und einfachsten Motoranbau.
